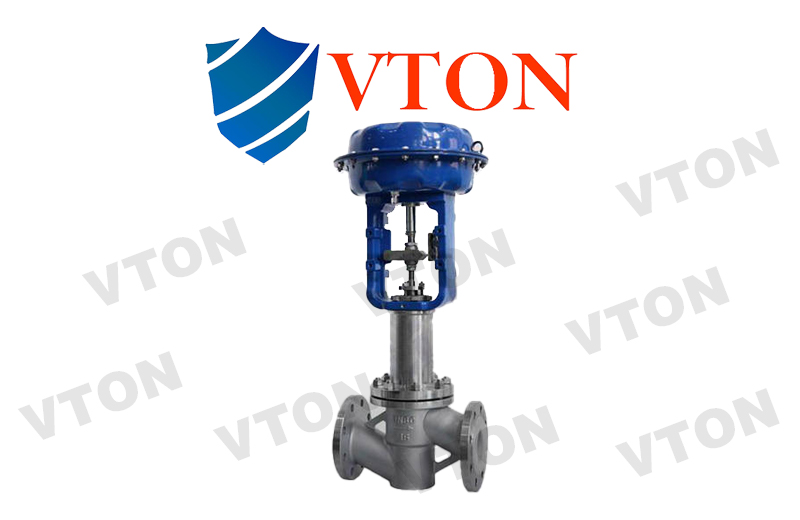

一、进口气动衬氟调节阀概述

品牌:美国威盾VTON

进口气动衬氟调节阀,Pneumatic fluorine lining control valve,也叫四氟耐耐腐蚀调节阀,耐酸碱调节阀,是由气动薄膜执行机构和直通单座衬氟调节阀阀体两部分组成。气动衬四氟调节阀阀体接触腐蚀介质的部位均采用耐腐蚀、抗老化的聚全氟乙丙烯,高压衬氟塑工艺,又采用聚四氟乙烯波纹管密封。衬四氟气动调节阀具有对酸、碱等高强腐蚀介质和有毒挥发的气体、液体介质流量的调控进口衬氟气动调节阀广泛适用于化工、冶金、医药等行业中。

进口衬氟调节阀主要特点:
1)耐腐性好:阀体内腔、阀芯、阀座、均包衬有3mm厚的聚全氟乙丙烯,能耐强腐蚀性流体。
2)密封性能好:采用聚四氟乙烯波纹管和填料双重密封。
3)泄漏量少:由于阀芯、阀座是软密封的泄漏量远远低于国家Ⅳ级标准。
4)调节精度高:采用精小型的气动执行机构和电动执行机构,体积小,重量轻。

二、进口气动衬氟调节阀 技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

150

阀座直径(dn)

20

25

32

40

50

65

80

100

150

额定流量系数(KV)

5.0

8

12

20

32

50

70

100

240

允许压差(MPa)

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0.6

公称压力(MPa)

1.62.54.06.4

额定行程(mm)

16

25

40

60

配用执行器型号

VPA/B-22

VPA/B-23

VPA/B-34

VPA/B45

阀芯形式

单座柱塞式衬氟阀芯

流量特性

快开特性

三、进口气动衬氟调节阀 执行机构

配置执行器类别

VPA/B多弹簧簿膜执行机构

执行器型号

VPA/B-22

VPA/B-23

VPA/B-34

VPA/B-45

VPA/B-56

有效面积(cm2)

350

350

560

900

1400

行程(mm)

1016

24

40

4060

100

弹簧范围(KPa)

20100(标准)、20-6060-10040-20080-240

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140400KPa

气源接口

RC1/4"

环境温度

-30+70

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

四、进口气动衬氟调节阀 性能指标

项目

不带定位器

带定位器

基本误差%

±5.0

±1.0

回差%

3.0

1.0

死区%

3.0

0.4

始终点偏差%

气开

始点

±2.5

±1.0

始点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

±2.5

±1.0

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

301

五、进口气动衬氟调节阀 零件材料

阀体、阀盖

ZG230-450F46

阀座、阀芯

304F46

阀杆

304F46

导向套

304F46

波纹管

不锈钢+F46

六、美国威盾VTON气动高压调节阀主要业绩

云南新立有色金属有限公司,北京科兴生物,巴西石油,清华大学,中科院,云南天南冶化工有限公司、中国石油天然气集团公司、深圳人民医院、燕山石化、阳煤集团昔阳氯碱化工有限责任公司、上海华亭化工厂有限公司、北京化工厂、 广州市自来水公司、江铜集团贵溪冶炼厂、九江有色金属冶炼有限公司。
