一、进口蒸汽电动调节阀概述:

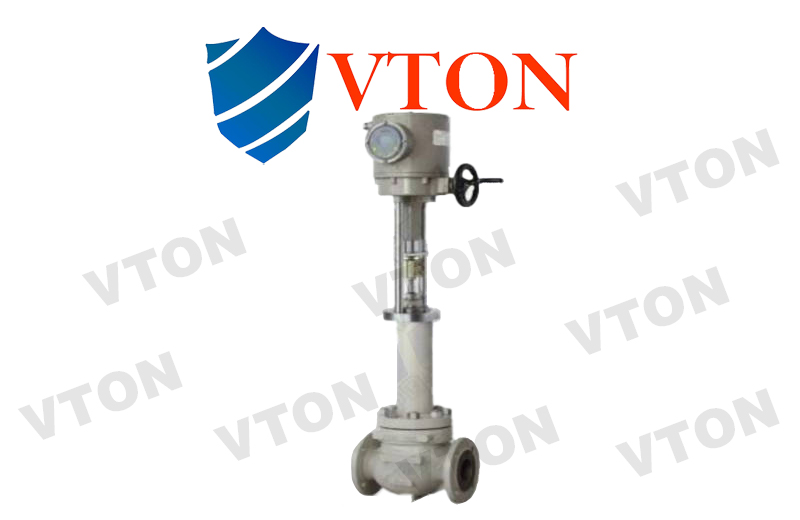

进口蒸汽电动调节阀(美国威盾VTON),Steam electric control valve,由VTRD型系列直行程电动执行机构和直通单座阀两部分组成,以单相交流220V电源为动力,接受0~10mA4~20mA直流信号,自动地控制调节阀开度,达到对管道内蒸汽介质的温度、压力、流量等工艺参数的连续调节。进口蒸汽电动调节阀具有动作灵敏、能源取用方便、信号传输迅速等特点。广泛应用电力、冶金、化工、轻纺等蒸汽自动控制系统中。

进口蒸汽电动调节阀特征

1 进口电动蒸汽调节阀阀芯导向面积大,抗振性好。结构紧凑,输出力大,可用于控制各种不同压力和温度的蒸汽
2
、进口电动蒸汽调节阀配有高精度的定位器及各种膜片、膜盒及感温器材,能精确控制蒸汽的压力、流量及温度等参数。
3
、进口电动蒸汽调节阀的阀体流体通道呈S流线型,压降损失小,流量大,可调范围广,流量特性曲线精度高
4
、进口电动蒸汽调节阀个部件经过细的研磨,消除痕迹,减小或消除密封间隙,提高密封面的光洁度,具有高密封性能。

二、进口蒸汽电动调节阀主要零件材料:

阀体材料

材料牌号

公称压力(Mpa

适用温度范围(℃)

常温型

散热型

铸铁

HT200

1.6

-20~200

-

铸钢

ZG230~450

4.06.416

-40~250

-40~450

铸不锈钢

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

4.06.416

-40~250

-60~450

 三、进口蒸汽电动调节阀参数

阀体型式:直通铸造单座阀体
阀芯型式:非平衡式单座柱塞阀芯
公称通径:DN10~500 NPS 3/4~ 8
公称压力:PN16 ~ 100 CLASS 150LB ~ 600LB
连接方式:法兰:FFRFMFRTJ
焊接:SWBW
距:符合IEC 60534
阀盖形式:标准型(-5~230℃)、
散热片型(-45~大于230℃场合)、
低温加长型(-196~ -45℃)、波纹管密封型、
保温夹套型
料:V型聚四氟乙烯填料、柔性石墨填料等
垫:金属夹石墨密封垫
执行机构:电动:V3810L系列智能型执行机构、PSL系列执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆

四、进口蒸汽电动调节阀性能

流量特性

直线、等百分比、快开

可调范围

50:1 (CV<6.3 30:1)

额定CV

等百分比CV1.6~630 ,直线CV1.8~690

允许泄漏量

硬密封:IV级(0.01% 阀额定容量) 软密封:VI级(气泡级)
泄漏量标准:GB/T 4213

性能指标



气动

电动

基本误差%

±1.5

±1.0

回差%

≤1.5

≤1.0

死区%

≤0.6

≤1.0

始终点偏差%

±2.5

±2.5

额定行程偏差%

≤2.5

≤2.5
