一、进口气动薄膜调节阀概述

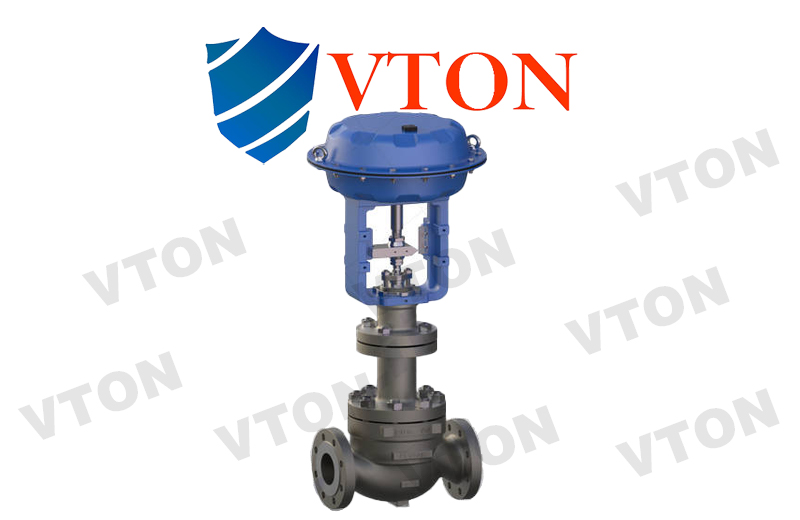

  进口气动薄膜调节阀,Pneumatic Diaphragm Control Valve,美国威盾VTON品牌,是由美国威盾VTON气动薄膜执行机构和低流阻调节阀组成,以压缩空气为动力源,以气动多弹簧薄膜执行机构为执行器,并借助于电气阀门定位器、转换器电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,接收工业自动化控制系统的4-20ma毫安或者0-10V伏的控制信号来完成调节管道介质的:流量、压力、温度等各种工艺参数。

主要产品有单子调节阀,双座调节阀和套筒调节阀

1、  单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合;

2、  双座阀不平衡力小、允许压差大、流通能力大等特点,适用于泄露量要求不严格的场合;

3、  套筒阀具有稳定性好,不易产生震动,噪音低,对温度敏感小,适用于压差较大及泄露量要求不严格场合。

二、进口气动薄膜调节阀主要技术性能指标

项目

指标值

基本误差%

不带定位器

±5.0

带定位器

±1.0

回差%

不带定位器

3.0

带定位器

1.0

死区%

不带定位器

3.0

带定位器

0.4

允许泄漏量L/h

1×10-3×阀额定容量

三、进口气动薄膜调节阀规格与技术参数

公称通径mm

20

25

40

50

65

80

100

150

200

250

300

350

400

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

可与本公司
商洽生产

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力MPa

0.6 1.6 4.0 6.4

行程mm

10

16

25

40

60

100





流量特性

直线、等百分比、快开型

介质温度℃

-15200(常温型)-40+250-40+450(中温型)-100+200(低温型)

法兰尺寸

铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79

法兰形式

符合JB78-59JB79-59标准,可按JB/79.1-94JB/79.2-94ANSIJISDIN 等标准订货生产

阀体材质

PN
(MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti CF8 CF8M

阀体型式

直通单座铸造球型阀

阀芯材质

1Cr18Ni90Cr18Ni12Mo2Ti CF8 CF8M

上阀盖形式

普通式(常温型)、热片式(中温型)、低温型

可配附件

定位器 手轮 /气转换器 空气过滤减压器

可调比R

30:1

气源接头

M16×1.5



执行机构主要技术参数

型 号

VPA(B)-1

VPA(B)-2

VPA(B)-3

VPA(B)-4

VPA(B)-5

VPA(B)-6

有效面积cm2

200

280

400

630

1000

1600

行 程mm

10

16

25

40

60

1000

弹簧范围KPa

20100(标准)4020080240206060100



允许压差

供气压力
MPa

弹簧压力
KPa

公称通径

20

20

20

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

0.14

20-100

允许压差MPa

5.3

3.7

2.3

1.3

0.8

0.5

0.5

0.3

0.25

0.2

0.12

0.12

0.08

0.05

0.05

0.035

0.24

40-200

6.4

6.4

5.5

3.1

1.8

1.2

1.1

0.7

0.65

0.45

0.18

0.18

0.10

0.10

0.10

0.07
