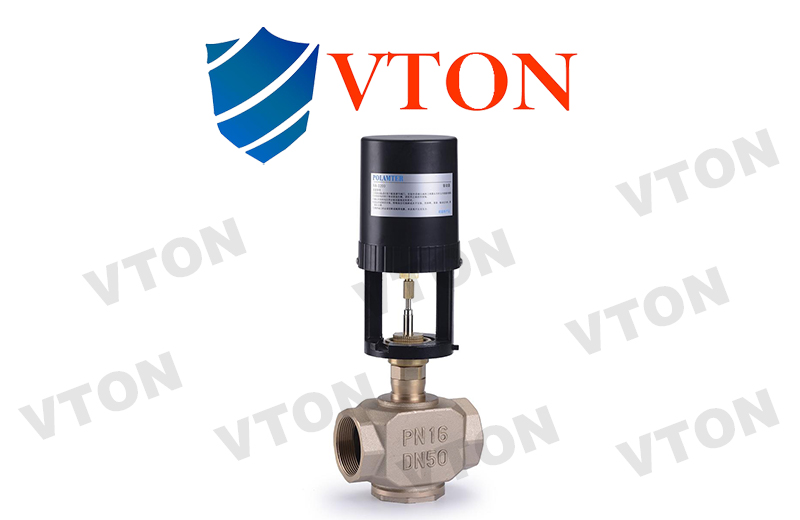

一、进口比例积分电动调节阀概述

品牌:美国威盾VTON

进口比例积分电动调节阀,Proportional integral electric control valve,可与比例积分温控器配套使用,比例积分式控制阀门的开度,以实现环境温度的自动调节功能。驱动器的控制扭矩:2500N.m4500N.m

用途 : 电动调节阀应用于空调制冷/采暖以及其它楼宇自动控制系统中,可精确调节系统中的介质流量。

二、进口比积分电动调节阀基本功能及特点

  执行器支架选用压铸铝(表面经防锈处理)成型,外壳用ABS工程塑料,体积小,重量轻

  选用永磁同步电机,并带有磁滞离合机构,具有可靠的自我保护功能

  适合多种控制信号:增量(浮点)、电压(010V)、电流(420mA

  具有010V420mA反馈信号(选配)

  传动齿轮采用金属齿轮,大大提高了驱动器的使用寿命

  功耗低、输出力大、噪音小

  阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择,以适合不同工作介质及温度的要求

  阀体有螺纹连接和法兰连接两种,安装方便,其构造符合IEC国际标准

  阀体结构形式有两通阀(单座)、两通平衡阀(平衡式)、三通合流和三通分流阀

三、进口比积分电动调节阀阀门驱动器技术参数



阀门驱动器型号

V7100

VTON7101

VTON7102

VTON7201

VTON7202

控制方式

递增型

比例调节型

电源电压

AC 24V 50/60HZ

马达种类

可逆,同步带磁性离合器

作用力

2500N.m

2500N.m

4500N.m

控制信号

AC 24V

4~20MA

0~10VDC

4~20MA

0~10VDC

输出信号

4~20MA

0~10VDC

4~20MA

0~10VDC

所用材料

齿轮:不锈钢,黄铜

减速器下板:镀锌钢

支架:压铸铝合金



外壳:阻燃ABS工程塑料

功率消耗

16VA

运行速度

0.22mm/s

0.12mm/s

最大行程

45mm

防护等级

IP42

工作温度

-10OC~55OC

储存温度

-40OC~60OC

工作湿度

10%~95%RH无结露



四、进口比积分电动调节阀阀体技术参数



说明

配套常规阀

  公称压力

1.6Mpa

流量特性

等百分比/等线性(三通)

介质

/热水

阀体、阀盖材料

铸铁

阀座材料

黄铜

阀芯材料

黄铜

阀杆材料

不锈钢

密封材料

聚四氟填充,V型密封,弹簧自补偿

泄漏量

小于Kv值的0.1%
