一、进口气动高压调节阀概述

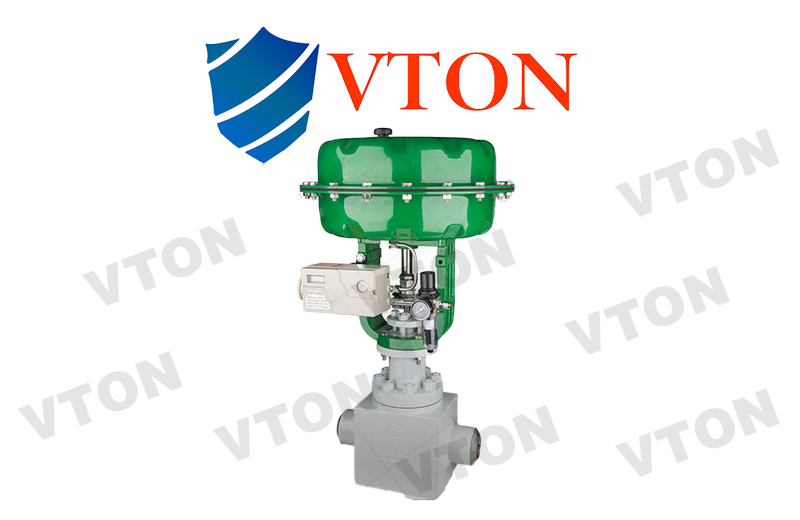

进口气动高压调节阀,Pneumatic high-pressure control valve,也叫气动高压控制阀,高压气动调节阀,美国威盾VTON品牌,是专为高压系统设计的一种特殊阀门,由气动薄膜执行机构和高压调节阀两部分组成,与气动调节仪表等配合,用于化工、石油、电力等工业部门经营过程的自动调节和远程控制。进口气动高压调节阀的结构型式为直通单座笼式,阀芯为柱塞形,用于高压差条件下的阀芯,头部渗或镶以硬质合金,以抗高压差情况下的冲刷和气蚀,提高使用寿命。由于压差高,介质对阀芯不平衡力较大,设计时已选用钢度较大的执行机构,一般都配用阀门定位器。气动高压笼式调节阀的动作,来源于信号压力在薄膜上产生的推力,使推杆推动阀芯作相应的移动,既调节阀行程。行程的变化,使阀的流通面积变化,来调节压力、温度、流量和液位等工艺参数。

二、进口气动高压调节阀 主要技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

单座

6.9

11

17.6

27.5

44

69

110

176

275

440

630

875

1250

笼式

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(MPa)

公称压力

公称压力(MPa)

10.016.025.032.045.0

额定行程(mm)

16

25

40

60

100

阀盖形式

标准型(-17+250)、高温型(+250+450)

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

单座式、笼式单座

流量特性

等百分比

三、进口气动高压调节阀执行器技术参数

配置执行器类别

VPA/B多弹簧簿膜执行机构

执行器型号

VPA/B-22

VPA/B-23

VPA/B-34

VPA/B-45

VPA/B-56

有效面积(cm2)

350

350

560

900

1400

行程(mm)

1016

24

40

4060

100

弹簧范围(KPa)

20100(标准)、20-6060-10040-20080-240

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140400KPa

气源接口

RC1/4"

环境温度

-30+70

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

四、进口气动高压调节阀主要零件材料

1

阀体

WCB

304

316

316L

2

垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

3

阀笼

304

304

316

316L

4

阀芯

304

304

316

316L

5

中垫

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

6

阀盖

WCB

304

316

316L

7

螺栓

25

不锈钢

不锈钢

不锈钢

8

阀杆

304

304

316

316L

9

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

10

螺栓

25

不锈钢

不锈钢

不锈钢

11

填料压盖

WCB

304

316

316L

五、进口气动高压调节阀 主要性能指标

项目

不带定位器

带定位器

基本误差%

±5.0

±1.0

回差%

3.0

1.0

死区%

3.0

0.4

始终点偏差%

气开

始点

±2.5

±1.0

始点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

±2.5

±1.0

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

301

六、美国威盾VTON气动高压调节阀主要业绩

北京理工大学,北京科兴生物,巴西石油,清华大学,中科院,华能国际电力股份有限公司、中国石油天然气集团公司、中国葛洲坝水利水电工程集团有限公司、燕山石化、宝钢集团有限公司、上海华亭化工厂有限公司、北京化工厂、 广州市自来水公司、江铜集团贵溪冶炼厂、九江有色金属冶炼有限公司。
