一、进口电动流量调节阀概述

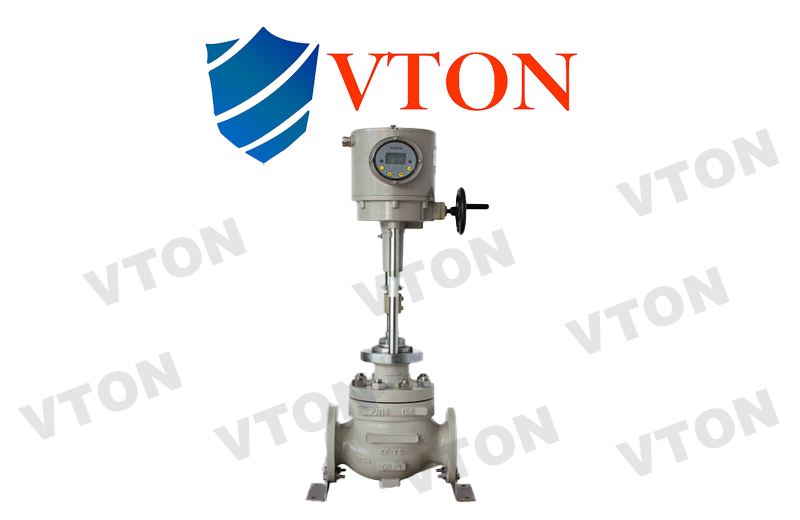

进口电动流量调节阀---美国威盾VTON品牌,Electric flow control valve,接受调节仪表来的4-20ma电流信号或者0-10v电压信号,改变被调介质流量,使被控工艺参数保持在给定值的调节阀。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
  进口电动流量调节阀公称通径由20200mm,公称压力有1.01.64.06.41625MPa,使用温度范围由-40~450℃,接受信号为0~10mA.DC4~20mA.DC

电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。

电动套筒调节阀适用于压差较大场合。

按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。

按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。

流量特性为线性或等百分比。

配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。

二、进口电动流量调节阀产品特点

阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%
可调节范围大,固有可调比为50,流量特性有直线和等百分比。
调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)。
伺服放大器采用深度动态负反馈,可提高自动调节精度。
电动操作器有多种形式,可适用于4~20mADC0~10mA.DC
电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
波纹管密封型调节阀对移动的阀杆形成完全的密封,堵绝流体外漏。

三、进口电动流量调节阀主要零件材料

阀体、阀盖:HT200ZG230-450ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、101Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti

四、进口电动流量调节阀主要技术参数

公称通径DN(mm)

(阀座直径dn

20

25

32

40

50

65

80

100

125

150

200

(10)

(12)

(15)

(20)

额定流量系数

直级

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

额定行程(mm)

16

25

40

60

公称压力PN(MPa)

1.0 1.6 4.0 6.4

固有流量特性

直线、等百分比

固有可调比

50

允许泄漏量

单座

硬密封:IV 软密封:VI

套筒

硬密封:II 软密封:VI

工作温度t()

-20~200 -40~250 -40~450 -60~450

信号范围(mA.DC

0~10 4~20

作用方式

电关式 电开式

使用环境温度(℃)

电动调节阀:-20~70 伺服放大器:0~50

使用环境湿度

电动调节阀:≤95% 伺服放大器:≤85%

电源电压

220V 50Hz 380V 50Hz 24AC/DC
