一、进口电动硬密封蝶阀产品概述
品牌:美国威盾VTON
进口电动硬密封蝶阀,Electric hard seal butterfly valve,也叫电动双偏心蝶阀,电动硬密封法兰蝶阀,电动硬密封对夹蝶阀,电动硬密封铸钢蝶阀,是指由角行程的电动执行器和金属硬密封双偏心蝶阀组成,由电动执行器驱动蝶阀阀板的开启和关闭的蝶阀,也可以配置定位器,对介质进行流量,压力,温度的智能调节。
美国威盾VTON电动硬密封蝶阀耐磨,耐温,耐压,主要产品有电动双偏心硬密封蝶阀,电动碳钢硬密封蝶阀,电动不锈钢硬密封蝶阀,电动硬密封对夹蝶阀,电动硬密封法兰蝶阀,电动硬密封调节蝶阀,进口电动双偏心硬密封蝶阀。

二、进口电动硬密封蝶阀的产品特征
1、电动硬密封蝶阀采用三偏心多层次硬密封蝶阀,流体阻力小,密封面受冲击小,不改变介质流向,不扰流,压降小,启闭力矩小,适用压力温度范围广。
2、电动硬密封蝶阀采用三偏心斜锥面密封,利用蝶板摆动接触密封、密封启闭无磨损,关闭时具有越关越紧,密封性能越可靠,开启确保密封面完全脱离接触,确保密封面不损伤。
3、当电动硬密封蝶阀开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。
4、电动硬密封蝶阀密封面选择D507Mo和钴基硬质合金等材料制作,具有耐腐蚀、耐高温、使用寿命长的特点,克服了高温使用时热膨胀阀门易泄漏的缺点.
5、电动硬密封蝶阀蝶板密封圈采用软硬层叠式金属片,它具有弹性密封和软硬多层次密封兼容的双重特点,无论在抗腐蚀、耐高温的情况下,均有良好的密封性。

三、进口电动硬密封蝶阀技术参数
公称通径:DN50-1200(mm)
公称压力:1.6-4.0MPa
连接方式:对夹、法兰
阀体材料:WCB、CF8、CF8M
阀板材料:WCB、CF8、CF8M
阀    座:多层次不锈钢合金
安装执行器及附件:电动执行器AC220V/AC380V/AC110V/DC24V ; 电动控制箱
电动硬密封蝶阀适用介质
空气、水、蒸气、煤气、油品以及酸、碱、盐,带有弱腐蚀性介质。

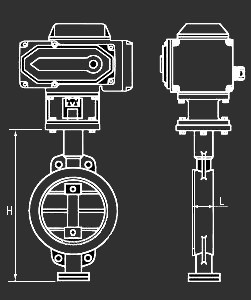

四、进口电动硬密封蝶阀的外形尺寸 单位:mm

通径
DN
L
H
1.6MPa
12.5MPa
电动执行器选配
AC220V/AC380V
对夹
法兰
D
D1
n-d
D
D1
n-d
50
43
108
260
165
125
4-18
165
125
4-18
VTD-10
VTHQ-10
65
46
112
280
185
145
4-18
185
145
8-18
VTD-10
VTHQ-10
80
49
114
355
200
160
8-18
200
160
8-18
VTD-20
VTHQ-20
100
56
127
430
220
180
8-18
235
190
8-23
VTD-20
VTHQ-20
125
64
140
465
250
210
8-18
270
220
8-25
VTD-40
VTHQ-50
150
70
140
510
285
240
8-23
300
250
8-25
VTD-40
VTHQ-50
200
71
152
620
340
295
12-23
360
310
12-25
VTD-60
VTHQ-60
250
76
165
695
405
355
12-28
425
370
12-30
VTD-80
VTHQ-80
300
83
178
835
460
410
12-28
485
430
16-36
VTD-100
VTHQ-120
350
92
190
945
520
470
16-28
555
490
16-30
VTD-200
VTHQ-200
400
102
216
980
580
525
16-31
620
550
16-36
VTD-300
VTHQ-300
450
114
222
1050
640
585
20-31
670
600
20-36
VTD-400
VTHQ-400
500
127
229
1110
715
650
20-34
730
660
20-36
VTD-400
VTHQ-400
