   进口手动真空蝶阀
首页 - 产品展厅 - 产品介绍
进口手动真空蝶阀

巴西石油

保洁公司

大唐国际

壳牌集团

清华大学

上海燃气

中国石化

中国石油


一、进口手动真空蝶阀产品概述
品牌:美国威盾VTON
进口手动真空蝶阀,Manual vacuum valve,也叫真空负压蝶阀,高真空蝶阀,用于接通或切断真空管路中的气流。手动高真空蝶阀适用介质为纯净空气和非腐蚀性气体。适用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。
手动真空蝶阀具有以下特征
1、手动真空蝶阀阀门能承受负压力,也能承受正压力;
2、手动真空蝶阀阀杆上下不窜动;
3、手动真空蝶阀开、关有限位结构,阀板有锁定装置;

二、进口手动高真空蝶阀技术参数
适用范围
105~1.3×10-4Pa
阀门漏率
≤1.3×10-4Pa.L/S.
适用温度
-25~+80℃(丁腈橡胶)、 -30~+150℃(氟橡胶)
安装方向
任意

三、进口手动高真空蝶阀零件材料
阀体
碳钢或不锈钢
阀盖
碳钢或不锈钢
阀杆
碳钢或不锈钢
密封件
丁腈橡胶、氟橡胶

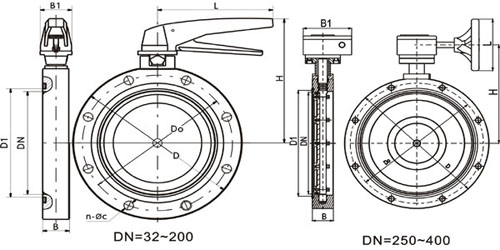

四、进口手动高真空蝶阀尺寸图
Model型号
DN
D
Do
D1
B
H
B1
L
n-φc
VVB-32
32
78
64
36
22
32
36
115
4-φ7
VVB-40
40
85
70
44
22
40
36
115
4-φ7
VVB-50
50
110
90
55
22
50
36
115
4-φ9
VVB-65
65
125
105
70
26
130
38
135
4-φ9
VVB-80
80
145
125
85
30
140
38
135
4-φ9
VVB-100
100
170
145
105
30
153
38
135
4-φ12
VVB-150
150
220
195
156
35
179
40
165
8-φ12
VVB-200
200
275
250
208
40
208
40
185
8-φ12
VVB-250
250
330
300
258
45
234
45
300
8-φ14
VVB-300
300
380
350
308
55
300
55
350
8-φ14
VVB-400
400
500
465
408
60
340
60
500
8-φ18
