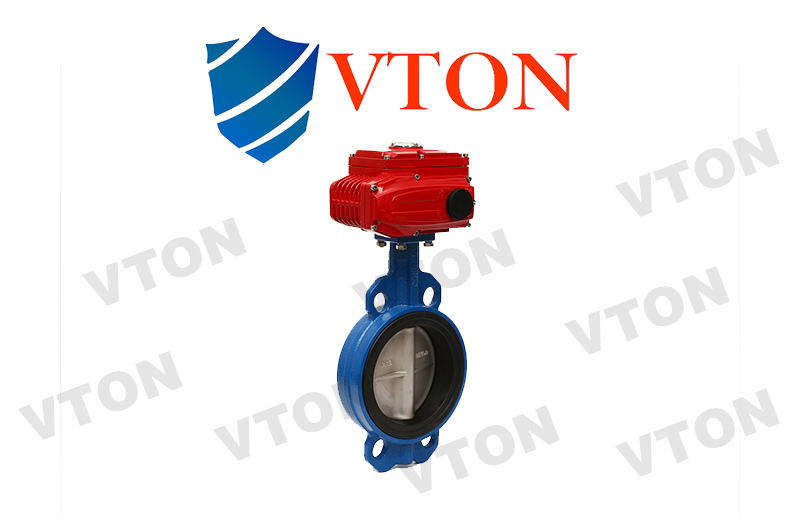

进口电动对夹蝶阀

巴西石油

保洁公司

大唐国际

壳牌集团

清华大学

上海燃气

中国石化

中国石油


一、进口电动对夹蝶阀产品概述
    品牌:美国威盾VTON
进口电动对夹蝶阀,Electric Wafer Butterfly valve,是指由角行程电动执行器和对夹式软密封蝶阀或者对夹式硬密封蝶阀组成,由电动执行器驱动蝶阀阀板的开启和关闭的蝶阀,也可以配置定位器,对介质进行流量,压力,温度的智能调节。
美国威盾电动对夹蝶阀主要产品有电动铸钢蝶阀,电动不锈钢蝶阀,电动对夹软密封蝶阀,电动对夹硬密封蝶阀。

二、进口电动对夹蝶阀产品特点
1、电动对夹蝶阀主要结构由阀体,阀瓣,阀座,阀杆及传动操作机构等部件组成,阀座采用可脱卸构造,并可根据不同介质的物理化学特性,选用相应的耐高温,耐低温,耐腐蚀,耐光,耐老化材质。
2、电动对夹蝶阀采用中线型结构无偏心设计,具有显著的操作扭矩低的特征,配置电动装置时的经济性显著;采用衬胶结构,蝶板圆周形密封面精密加工至较高的光洁度,对橡胶阀座的摩擦系数极低,阀门使用寿命较长;阀板密封面流态特性呈线性状态,具有较小的流阻系数,阀门流阻小;独特设计的模压橡胶阀座具有极佳的均衡性和支撑性,有效避免受力不均造成的对橡胶的破坏,阀门处全关位置时,橡胶处于最佳的压缩状态以保持零泄漏。
3、电动对夹蝶阀球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层,涂层具有较高的耐腐蚀性能,与球墨铸铁基体具有极高的结合强度,涂层度为0.2—0.5mm。

三、进口电动对夹蝶阀的技术参数
公称通径:DN50-600(mm)
公称压力:1.0-1.6MPa
连接方式:对夹
阀体材料:HT200、QT400、WCB、不锈钢
阀板材料:QT400、铝青铜、尼龙11、不锈钢
阀    座:NBR、EPDM
安装执行器及附件
电动执行器AC220V/AC380V/AC110V/DC24V ;  电动控制箱
适用介质:淡水、海水、污水、空气、天然气、油品、一般化学介质等。

四、进口电动对夹蝶阀的外形尺寸        单位:mm

通径
DN
L
H
1.0MPa
1.6MPa
电动执行器选配
AC220V/AC380V
D
D1
n-d
D
D1
n-d
50
42
197
165
125
4-18
165
125
4-18
VTD-05
VTHQ-05
65
44
217
185
145
4-18
185
145
4-18
VTD-05
VTHQ-05
80
44
232
200
160
8-18
200
160
8-18
VTD-05
VTHQ-05
100
50
266
220
180
8-18
220
180
8-18
VTD-08
VTHQ-08
125
56
293
250
210
8-18
250
210
8-18
VTD-10
VTHQ-10
150
56
319
285
240
8-23
285
240
8-23
VTD-20
VTHQ-20
200
60
389
340
295
8-23
340
295
12-23
VTD-40
VTHQ-50
250
68
456
395
350
12-23
405
355
12-28
VTD-60
VTHQ-60
300
78
520
445
400
12-23
460
410
12-28
VTD-80
VTHQ-80
350
78
587
505
460
16-23
520
470
16-28
VTD-100
VTHQ-120
400
102
649
565
515
16-28
580
525
16-31
VTD-200
VTHQ-200
450
114
713
615
565
20-28
640
585
20-31
VTD-300
VTHQ-300
500
127
786
670
620
20-28
715
650
20-34
VTD-400
VTHQ-400
