一、进口气动法兰蝶阀产品概述
品牌:美国威盾VTON
进口气动法兰蝶阀,Pneumatic flange butterfly valve,也叫气动开关蝶阀,气动控制蝶阀,气动执行器蝶阀,气动蝴蝶阀,气动蝶板阀,是指由气动执行器和法兰蝶阀组成,有气动执行器驱动阀杆对蝶阀实现开启和关闭的阀门,可以实现远程智能控制和开关调节。

二、进口气动法兰蝶阀技术参数
公称通径:DN50-600(mm)
公称压力:1.0-1.6MPa
连接法兰:ANSI、API  JB/T74-90   GB9113.1-9113.26
连接方式:对夹、法兰
阀体材料:HT200、QT400、不锈钢
阀板材料:QT400、铝青铜、尼龙11、不锈钢
阀    座:NBR、EPDM
可选配件:气动执行器、手操机构、电器定位器、限位开关、电磁换向阀、气源处理三联件
适用介质:水、污水、空气、天然气、油品、一般化学介质等。

三、进口气动法兰蝶阀产品特征
1、气动执行器采用挤压的高强度铝质缸体,内表面细磨精加工及硬质阳极化处理,摩擦系数小,使用寿命长,抗腐蚀性能强;双活塞齿轮齿条式设计,结构紧凑、安装位置对称、改变输出轴转向方便,使用寿命长、动作迅速;高精度齿轮和齿条,啮合间隙小、精度高,输出功率大;全面符合最新的国际规范:输出轴槽、螺孔;顶部安装孔尺寸符合NAMUR标准;气源接口尺寸符合NAMUR标准;底部安装孔尺寸符合ISO5211、DIN3337标准,方便安装电磁阀、限位开关等附件。
2、安装双作用气动执行器和二位五通电磁换向阀,可以控制阀门的开和关;安装单作用气动执行器和二位三通电磁换向阀,不但可以控制阀门的开和关,而且能在气源发生故障时,阀门会自动停在预设的开或关的安全位置。

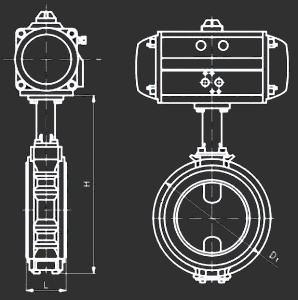

四、进口气动法兰蝶阀外形尺寸


气动中线蝶阀的外形尺寸                  单位:mm
产品型号
通径
DN
L
H
1.0MPa
1.6MPa
气动执行器选配
(双作用,气源5bar)
D
D1
n-d
D
D1
n-d
VTONPWB-050
50
42
197
165
125
4-18
165
125
4-18
VTG52
VTA52
VTONPWB-065
65
44
217
185
145
4-18
185
145
4-18
VTG63
VTA63
VTONPWB-080
80
44
232
200
160
8-18
200
160
8-18
VTG63
VTA75
VTONPWB-100
100
50
266
220
180
8-18
220
180
8-18
VTG83
VTA83
VTONPWB-125
125
56
293
250
210
8-18
250
210
8-18
VTG110
VTA105
VTONPWB-150
150
56
319
285
240
8-23
285
240
8-23
VTG110
VTA105
VTONPWB-200
200
60
389
340
295
8-23
340
295
12-23
VTG127
VTA125
VTONPWB-250
250
68
456
395
350
12-23
405
355
12-28
VTG140
VTA140
VTONPWB-300
300
78
520
445
400
12-23
460
410
12-28
VTG160
VTA160
VTONPWB-350
350
78
587
505
460
16-23
520
470
16-28
VTG190
VTA190
VTONPWB-400
400
102
649
565
515
16-28
580
525
16-31
VTG210
VTA210
VTONPWB-450
450
114
713
615
565
20-28
640
585
20-31
VTG240
VTA240
VTONPWB-500
500
127
786
670
620
20-28
715
650
20-34
VTG270
VTA270
