一、进口三片式焊接球阀概述

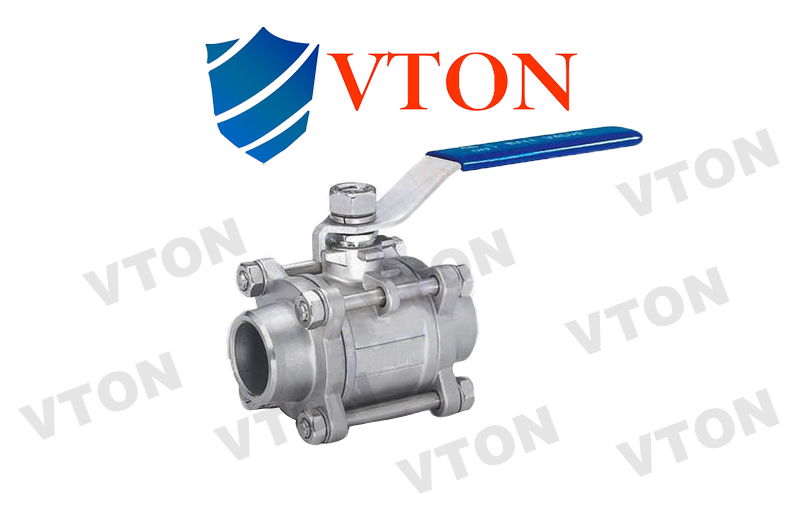

进口三片式焊接球阀,Three-pieces welded ball valve,也叫三片式对焊球阀,三段式焊接球阀,是指采用三片式的结构,焊接式的连接方式,用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门,其启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。

美国威盾VTON三片式焊接球阀适用于PN1.0~6.4MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。能避免焊接产生的高温响,避免焊接给阀的门的密封件带来损伤,防止因此导致阀门泄漏。





二、进口三片式焊接球阀产品特征

公称压力:1.6-6.4MPa
适用稳定范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W。O。G)

安装、拆卸、维修方便

三、进口三片式焊接球阀主要连接尺寸及重量

SIZE

1/4"

143/8"

17.51/2"

3/4"

1"

1-1/4"

1-1/2"

2"

2-1/2"

3"

4"

D

11.6

12.7

15

20

25

32

38

50

65

80

100

L

60

60

70

85

95

110

130

150

190

210

268

H

50

50

130

130

165

165

190

190

250

250

280

E

100

100

22.7

27.5

33.5

42

48.6

60.5

76.3

90

106.5



四、进口三片式焊接球阀主要零件材料

零件名称

材质

阀体

不锈钢CF8M

碳钢WCB

密封圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

阀盖

不锈钢CF8M

碳钢WCB

球体

不锈钢SS316

不锈钢SS304

阀杆

不锈钢SS316

不锈钢SS316

螺母

不锈钢SS304

不锈钢SS304

垫圈

不锈钢SS304

不锈钢SS304

手柄套

塑料

塑料

手柄

不锈钢SS304

不锈钢SS304

阀杆螺母

不锈钢SS304

不锈钢SS304

填料压盖螺母

不锈钢SS304

不锈钢SS304

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

止推垫圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

螺栓

不锈钢SS304

不锈钢SS304
