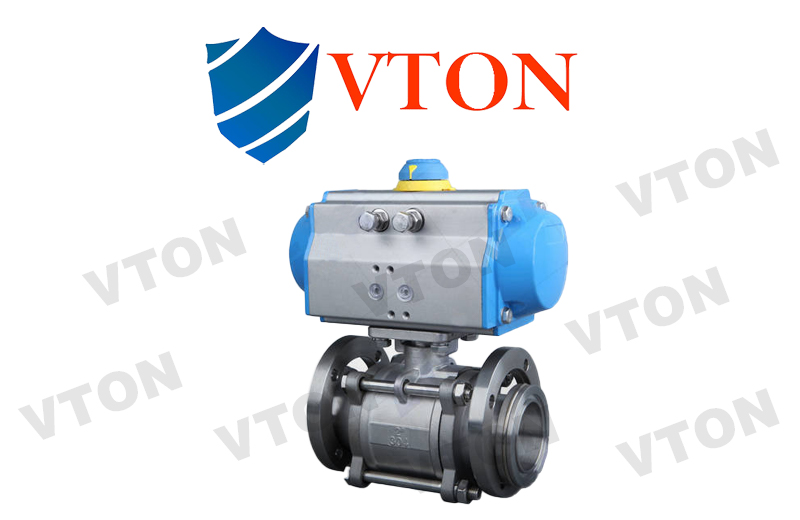

一、进口气动真空球阀概述

品牌:美国威盾VTON

进口气动真空球阀,Pneumatic vacuum ball valves,也叫高真空(压力)气动球阀,切断负压球阀,是指气动高真空(压力)球阀是通过电磁换向阀改变气路方向,控制执行气缸来驱动球阀,达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。

美国威盾VTON进口气动真空球阀主要产品有气动真空法兰球阀,气动真空螺纹球阀,气动真空活套法兰球阀,广泛应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。

二、进口气动真空球阀产品特征:

1)、密封结构设计独特漏率可达到<1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状;

2)、开关扭矩小,配置气动执行器小,工作稳定,可靠;

3)、结构紧凑,重量轻,外形简洁、美观;

4)、真空球阀既能适用高真空又能适用一定的正压力下使用。由于球阀全通导又能达到超高真空要求,所以气动真空球阀也能适用于加速器真空系统。

三、进口气动真空球阀产品参数

 阀门漏率:Valve Leak Rate

 ≤1.3×10-4Pa.L/S.

 适用温度:Applicable Temperature

 -30+150
 -30+150(PPL密封)

 适用范围:Appy Range

 连接型式 Loose Flange

 使用压力范围(Pa)

 活套法兰

 0.6×1061.3×10-4

 焊接法兰

 1.6×1061.3×10-4

 快卸法兰

 0.1×1061.3×10-4

 螺纹连接 Threaded Connection

 1.6×1061.3×10-4

四、进口气动真空球阀主要零件材料
Materials of Main Parts

阀体、阀盖、阀杆:不锈钢
密封件:四氟乙烯、丁腈橡胶、氟橡胶、PPL
Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL.

外形及连接尺寸(mm)
Overall and Connection Dimensions(mm)

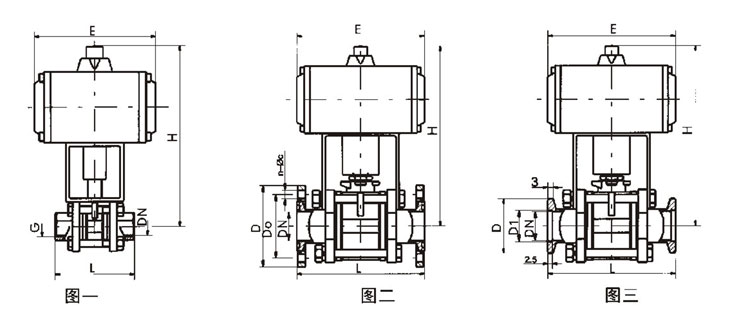

五、进口气动真空球阀尺寸图

螺纹连接的外形及连接尺寸(图一)

Model型号DNGHELVTLPBF01-10(G)101/4"5210568VTLPBF01-16(G)161/2"6413072VTLPBF01-20(G)203/4"6713082VTLPBF01-25(G)251"8316590VTLPBF01-32(G)321-1/4"89165112VTLPBF01-40(G)401-1/2"100190120VTLPBF01-50(G)502"125190145VTLPBF01-63(G)632-1/2"150250185VTLPBF01-80(G)803"161250210VTLPBF01-100(G)1004"180280268

活套法兰连接 (图二)

Model型号DNDDoHELn-φcVTLPBF01-10(F)10554052105844-φ6.6VTLPBF01-16(F)16604564130844-φ6.6VTLPBF01-25(F)257055831651144-φ6.6VTLPBF01-32(F)329070891651404-φ9VTLPBF01-40(F)40100801001901604-φ9VTLPBF01-50(F)50110901251901704-φ9VTLPBF01-63(F)631301101502501954-φ9VTLPBF01-80(F)801451251612502208-φ9VTLPBF01-100(F)1001651451802802808-φ9

快卸法兰连接(图三)

Model型号DND1DHELVTLPBF01-10(KF)1012.2305210584VTLPBF01-16(KF)1617.2306413084VTLPBF01-25(KF)2526.24083165114VTLPBF01-32(KF)3234.25589165140VTLPBF01-40(KF)4041.255100190160VTLPBF01-50(KF)5052.275125190170
