一、进口电动真空球阀概述 品牌：美国威盾VTON 进口电动高真空(压力)球阀，Electric high vacuum (pressure) Ball valve，也叫电动高真空球阀，电动负压球阀，电动真空法兰球阀，电动活套法兰球阀，是以电动装置驱动阀杆与球芯来执行启闭动作，达到接通或切断真空(压力)系统管路中的介质流的真空球阀，带电动执行器，可实现智能远程控制。 美国威盾VTON进口电动真空球阀主要产品有电动真空法兰球阀，电动真空螺纹球阀，电动真空活套法兰球阀，广泛应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。 二、进口电动真空球阀产品特征： （1）、密封结构设计独特漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状； （2）、开关扭矩小,配置电动执行器小，工作稳定，可靠； （3）、结构紧凑,重量轻,外形简洁、美观； （4）、真空球阀既能适用高真空又能适用一定的正压力下使用。由于球阀全通导又能达到超高真空要求,所以电动真空球阀也能适用于加速器真空系统。 三、进口电动真空球阀产品参数
阀门漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. | 适用温度：Applicable Temperature | -30～+150℃
-30～+150℃(PPL密封) | 适用范围：Appy Range | | 连接型式 Loose Flange | 使用压力范围(Pa) | 活套法兰 | 0.6×106～1.3×10-4 | 焊接法兰 | 1.6×106～1.3×10-4 | 快卸法兰 | 0.1×106～1.3×10-4 | 螺纹连接 Threaded Connection | 1.6×106～1.3×10-4 |
四、进口电动真空球阀主要零件材料
Materials of Main Parts 阀体、阀盖、阀杆：不锈钢
密封件：四氟乙烯、丁腈橡胶、氟橡胶、PPL。
Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL. 外形及连接尺寸(mm)

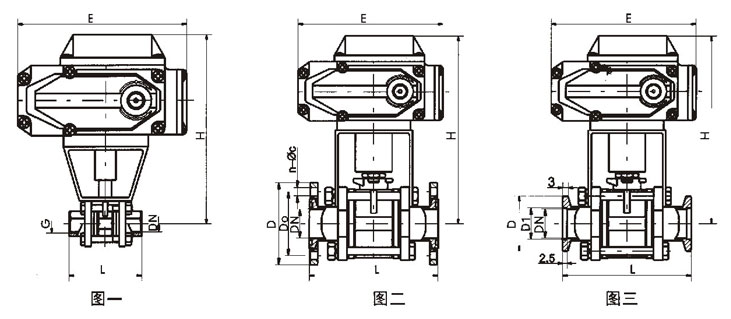

Overall and Connection Dimensions(mm) 五、进口电动真空球阀尺寸图
螺纹连接的外形及连接尺寸(图一) | | Model型号DNGHELVTLEBF01-10(G)101/4"5210568VTLEBF01-16(G)161/2"6413072VTLEBF01-20(G)203/4"6713082VTLEBF01-25(G)251"8316590VTLEBF01-32(G)321-1/4"89165112VTLEBF01-40(G)401-1/2"100190120VTLEBF01-50(G)502"125190145VTLEBF01-63(G)632-1/2"150250185VTLEBF01-80(G)803"161250210VTLEBF01-100(G)1004"180280268 |
活套法兰连接 (图二) | | Model型号DNDDoHELn-φcVTLEBF01-10(F)10554052105844-φ6.6VTLEBF01-16(F)16604564130844-φ6.6VTLEBF01-25(F)257055831651144-φ6.6VTLEBF01-32(F)329070891651404-φ9VTLEBF01-40(F)40100801001901604-φ9VTLEBF01-50(F)50110901251901704-φ9VTLEBF01-63(F)631301101502501954-φ9VTLEBF01-80(F)801451251612502208-φ9VTLEBF01-100(F)1001651451802802808-φ9 |
快卸法兰连接(图三) | | Model型号DND1DHELVTLEBF01-10(KF)1012.2305210584VTLEBF01-16(KF)1617.2306413084VTLEBF01-25(KF)2526.24083165114VTLEBF01-32(KF)3234.25589165140VTLEBF01-40(KF)4041.255100190160VTLEBF01-50(KF)5052.275125190170 |
|
