进口三通法兰球阀

一、进口三通法兰球阀概述

品牌:美国威盾VTON
进口三通法兰球阀,Three way flange ball valve,也叫法兰三通球阀,三通不锈钢球阀,T型三通球阀,L型三通球阀,是指由三个通道的球阀,球体上有T型或者L型的通孔,可实现对介质的分类或者合流,和换向的作用的球阀。三通球阀有T形三通球阀和L形三通球阀。

T形三通球阀能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。

L形三通只能连接相互正交的两条管道,起换向分配作用。

适用于液体、气体、粉体等介质的汇合、分流及分配,适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。



二、进口三通球阀原理

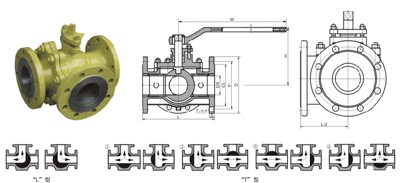

阀门按流通形式分为“L32通)、“T32通)两种类型。其中“L可实现对介质流向进行如A’的两种切换功能;“T可实现对介质的分流或混流,如B’的四种切换功能。可按工况要求选择其中一种。



三、进口三通法兰球阀特点

1、三通球阀在结构上采用一体化结构。

2、三通球芯分T形和L形,使用寿命长,流通能力大,阻力小。

3、气动三通球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

4、面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。

5、阀座采用PTFE材料,阀门的启团力小,开关轻便。
6
、阀门采用三体结构,拆装方便,便于现场维修、更换、其流道通畅,流体阻力小。
7
、具有防静电结构,下装式阀杆及填料结构设计,防止阀杆脱落,体积小节约安装空间。

四、进口三通法兰球阀性能规范

产品

公称
压力

试验压力MPa

适用介质

工作
温度

强度()
MPa

密封(水)
空气(MPa

低压密封
(MPa)

三通法兰球阀

1.6

2.4

1.8

0.6

NITRCACID

≤150

硝酸类

2.5

3.8

2.8

0.6

NITRCACID

≤150

硝酸类

4.0

6.0

4.4

0.6

NITRCACID

≤150

硝酸类

主要零件材料

零件名称

材料

阀体

铬镍钛钢

铬镍钼钛钢

球体

阀杆

密封圈

聚四乙烯

扳手

铸钢



五、进口三通法兰球阀主要外形和连接尺寸

公称通径

主要外形尺寸和连接尺寸

L

D

D1

D2

b

Z-d

H

W

15

108

95

65

45

14

414

95

140

20

117

105

75

55

14

414

105

160

25

127

115

85

65

14

414

113

180

32

140

135

100

78

16

418

135

250

40

165

145

110

85

16

418

142

300

50

178

160

125

100

16

418

154

350

65

191

180

145

120

18

418

175

350

80

203

195

160

135

20

818

190

400

100

229

215

180

155

20

818

225

500

125

356

245

210

185

22

818

245

600

150

394

280

240

210

24

823

265

800

200

457

335

295

265

26

1223

305

800

250

533

405

355

320

30

1225

370

1300
