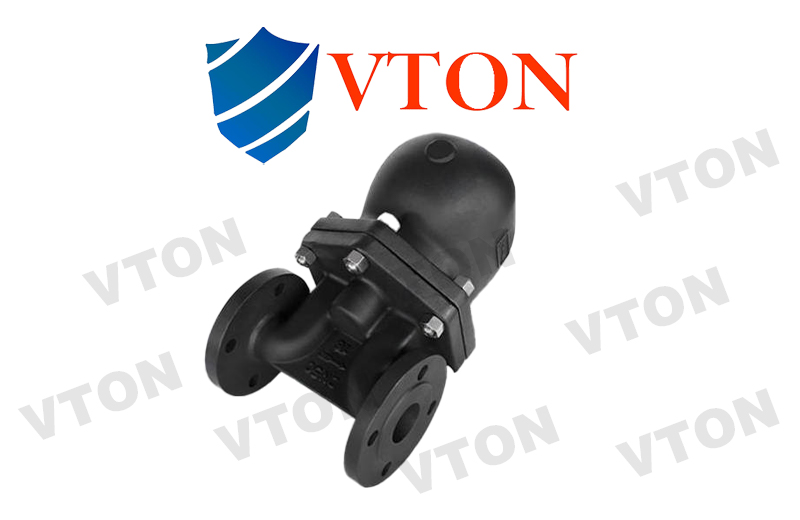

进口杠杆浮球式疏水阀

巴西石油

保洁公司

大唐国际

壳牌集团

清华大学

上海燃气

中国石化

中国石油



一、进口杠杆浮球式疏水阀产品概述

    品牌:美国威盾VTON

进口杠杆浮球式疏水阀,Lever ball float type steam trap,也叫杠杆式疏水器,杠杆式蒸汽疏水阀,杠杆式蒸汽疏水阀,杠杆式蒸汽疏水器,原理与自由浮球式基本相同,内部结构是浮球连接杠杆带动阀心,随凝结水的液位升降进行开关阀门的疏水阀。杠杆浮球式疏水阀利用双阀座增加凝结水排量,可达到体积小排量大,最大疏水量达100吨/小时,是大型加热设备最理想的疏水阀

杠杆浮球式疏水阀启动时自动排空气装置迅速排除系统中不凝结气体,当蒸汽和热冷凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据冷凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。

美国威盾VTON杠杆浮球式疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。

二、进口杠杆浮球式疏水阀产品特征

1、采用轧装阀机械,具有优良的密封性和耐久性。

2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。

3、杠杆浮球式疏水阀内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。

4、杠杆浮球式疏水阀采用独特的U型双金属通气口,可大大缩短设备起动时间。

5、全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。

6、此超大排量型蒸汽疏水阀,在整个工作压力范围内无需调整和更换内件,即可充分排除大量的疑结水。排水过冷度可达0℃,特别适合用于疑结水量大的工作场合。



三、进口杠杆浮球式疏水阀尺寸图

型   号

公称压力

公称通径

L

H

H1

Ф

W

(MPa)

(DN)

螺纹式

1.6

2.5

4

15

121

145

51

96

107

20

121

55

25

145

166

100

117

32~50

270

238

158

176

147

法兰式

1.6

2.5

4

15

150

147

51

96

107

20

150

55

25

160

166

100

117

32~50

270

238

158

176

147

65

270

210

80~100

350

300

190

210

210
