   进口静音止回阀
首页 - 产品展厅 - 产品介绍
进口静音止回阀

巴西石油

保洁公司

大唐国际

壳牌集团

清华大学

上海燃气

中国石化

中国石油



一、进口静音止回阀概述

品牌:美国威盾VTON

进口静音止回阀Silent check valve,内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。适用于给、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。



二、进口静音止回阀产品技术参数

公称压力:1.0~1.6MPa

公称通径:40~2000mm

适用介质:水及弱腐蚀性流体

适用温度:0~80℃

阀体材质:铸铁,球铁,铸钢,不锈钢

密封:丁腈橡胶

连接方式:法兰

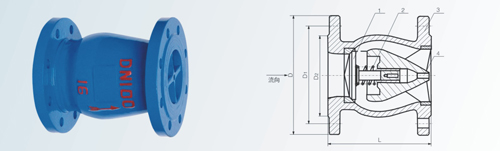

三、进口静音止回阀主要外形和连接尺寸

型号

公称通径

D1

D2

D3

N-ΦD

L

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

VTON

DN300

370

400

410

460

12-13

12-28

181

DN350

429

460

470

520

16-23

16-28

184

DN400

480

515

525

580

16-28

16-31

191

DN450

530

565

585

640

20-28

20-31

203

DN500

582

620

650

715

20-28

20-34

219

DN600

682

725

770

810

840

20-31

20-37

222

DN700

794

840

840

895

910

24-31

24-37

280

DN800

901

950

950

1015

1025

24-34

24-40

356

DN900

1001

1050

1050

1125

1125

28-40

28-40

368

DN1000

1112

1160

1170

1230

1255

28-43

28-43

432

DN1200



1380

1390

1455

1485

32-49

32-49

524
