一、进口不锈钢螺纹闸阀概述 品牌：美国威盾VTON 进口不锈钢螺纹闸阀，Stainless steel threaded gate valve，也叫丝扣不锈钢闸阀，内螺纹不锈钢闸阀，是指采用内螺纹的连接方式，阀体采用不锈钢304或者316材料的闸阀，它的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。 美国威盾VTON不锈钢螺纹闸阀主要产品有：不锈钢304螺纹闸阀，不锈钢316螺纹闸阀，内螺纹不锈钢闸阀，NPT螺纹不锈钢闸阀，G螺纹不锈钢闸阀，丝接不锈钢闸阀。 二、进口不锈钢螺纹闸阀参数 1、公称压力或压力级：PN1.0-6.4Mpa 2、公称通径或口径： NPS 1/2 ～2" G1/2 ～2" 3、连接方式：螺纹 4、适用温度：-196℃～700℃ 5、螺纹类型：G.NPT.BSPT.BSP.DIN259/2999 6、阀体材料：304、316、316L 7、适用介质：水、油、气及某些腐蚀性液体(W.O.G) 三、进口不锈钢螺纹闸阀零件材料 序号 | 零件名称 | 材质 | 1 | 阀体 | 不锈钢CF8M/CF8 | 2 | 闸板 | 不锈钢CF8M/CF8 | 3 | 阀杆 | 不锈钢SS316/304 | 4 | 阀盖 | 不锈钢CF8M/CF8 | 5 | 填料 | 聚四氟乙烯 | 6 | 止推垫片 | 不锈钢SS304 | 7 | 阀杆架 | 不锈钢SS316/SS304 | 8 | 填料 | 聚四氟乙烯 | 9 | 螺母 | 不锈钢SS304 | 10 | 填料压盖螺母 | 不锈钢SS316/SS304 | 11 | 手轮 | 铝合金 | 12 | 铭牌 | 铝 | 13 | 手轮垫片 | 不锈钢SS304 | 14 | 手轮螺母 | 不锈钢Ss304 |

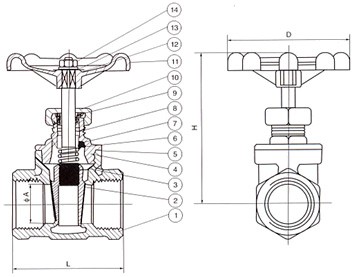

四、进口不锈钢螺纹闸阀尺寸图
SIZE | 1/2〃 | 3/4〃 | 1〃 | 11/4〃 | 11/2〃 | 2〃 | A | 15 | 20 | 25 | 32 | 38 | 50 | H | 90 | 97 | 108 | 120 | 146 | 163 | L | 55 | 60 | 65 | 75 | 85 | 95 | D | 70 | 70 | 80 | 80 | 90 | 100 |
|
