一、进口美标波纹管截止阀概述

    品牌:美国威盾VTON

进口美标波纹管截止阀,API Standard bellows globe valve,也叫美标法兰截止阀,美标铸钢截止阀,美标不锈钢截止阀,美标波纹管密封截止阀,是指制造和设计采用API或者ANSI的美国标准的波纹管名阀截止阀。适用于公称压力CLASS150-900LBS,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

二、进口美标波纹管截止阀其主要结构特点
1、产品结构合理、密封可靠、性能优良、造型美观;
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
4、双重密封,性能更可靠;
5、阀杆升降位置指示,更直观;
6、零件材质,法兰和对焊编号尺寸可根据实际工况或用户要求合理选配,满足各种工程需要

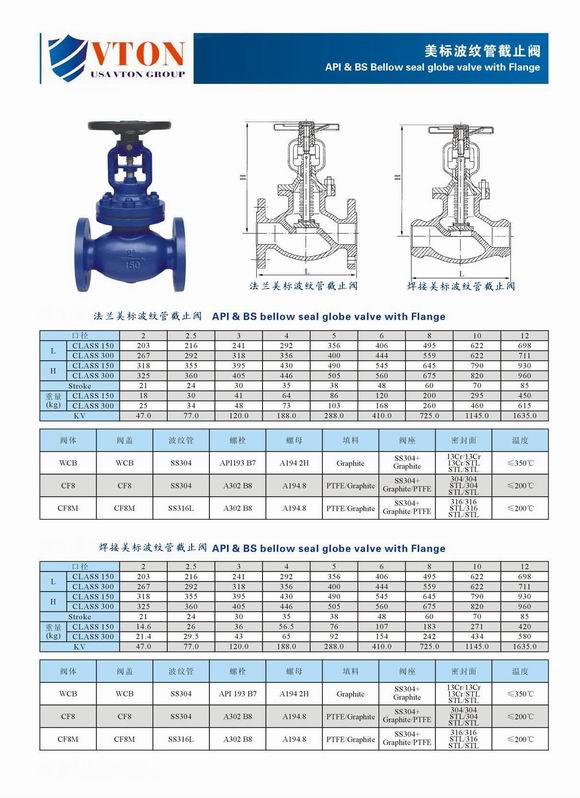

三、进口美标波纹管截止阀参数

◆技术规范

结构形式

BB-BG-OS  Y

驱动方式

手动

电动

设计标准

ASME B16.10、BS1873

结构长度

ASME B16.10

连接法兰

ASME B16.5

试验和检验

API598

◆产品性能规范

公称压力(LB)

壳体试验压力(MPa)

密封试验压力(MPa)

适用温度(℃)

使用介质

150

3.0

2.2

≤350℃

水、蒸汽、油品等

300

7.5

5.5

600

15.0

11.0

900

22.5

16.5

◆主要零部件材质

序号

名称

材质

1

阀体

ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

2

阀瓣

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

3

对开圆环

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

4

阀瓣盖

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

5

阀杆

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

6

垫片

柔性石墨+不锈钢

7

阀盖

ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

8

波纹管组件

ASTM A182-F304、F316、F321、F304L、F316L

9

填料

柔性石墨

10

填料压盖

ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

11

阀杆螺母

铜合金

12

手轮

ASTM A536 Gr.60-40-18、A216-WCB

13

定位片

45、WCB、304、316、304L、316L

14

双头螺栓

ASTM A193-B7、A320-B8、A193-B8M

15

六角螺母

ASTM A194-2H、A194-8、A194-8M
