   进口天然气减压阀
首页 - 产品展厅 - 产品介绍
进口天然气减压阀

巴西石油

保洁公司

大唐国际

壳牌集团

清华大学

上海燃气

中国石化

中国石油



一、进口天然气减压阀产品概述

品牌:美国威盾VTON

进口天然气减压阀,也叫天然气调压阀(Gas pressure reducing valve)是指用于天然气管道系统,通过调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。



二、进口天然气减压阀产品特征

1、广泛用于气体管路,如空气、氮气、氧气、氢气、液化气、天然气等气体。

2、属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。控制精确。

3、通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。进口压力不断变化的情况下,保持出口听压力和温度值在一定的范围内



三、进口天然气减压阀 技术参数及性能

公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

最高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

0.1-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-3.5

0.5-4.5

压力特性偏差(Mpa)△P2P

ANSI2365,GB12246-1989

流量特性偏差(Mpa)P2G

ANSI3568,GB12246-1989

最小压差(Mpa)

0.15

0.15

0.2

0.4

0.8

1.0

渗漏量

X/F(聚四氟乙稀/橡胶):O渗漏      Y(硬密封):按ANSI6863



四、进口天然气减压阀 额定流量系数

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500



五、进口天然气减压阀 主要零件材料

零件名称

零件材料

阀体 阀盖 底盖

WCB/FCB*

阀座 阀盘

2Cr13/304*

缸套

2Cr13/25(镀硬铬)/304*

活塞

2Cr13/铜合金/铜合金*

活塞环

合金铸铁/对位聚苯*

导阀座 导阀杆

2Cr13/304*

膜片

1Cr18Ni9Ti

主阀 导阀弹簧

50CrVA

调节弹簧

60Si2Mn

密封垫(X/F/Y)

橡胶/聚四氟乙稀/硬质合金

导阀体 导阀盖

25/304*

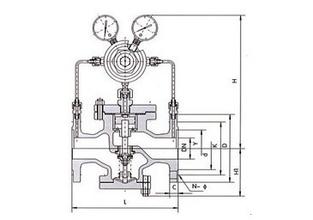

六、进口天然气减压阀 结构尺寸图





七、进口天然气减压阀连接尺寸

外形尺寸(PN1.6-4.0)

公称通径DN

外 形 尺 寸

L

H

H1

1.6/2.5MPa

4.0MPa

15

160

180

290

90

20

160

180

300

98

25

180

200

300

110

32

200

220

300

110

40

220

240

320

125

50

250

270

320

125

65

280

300

325

130

80

310

330

365

160

100

350

380

365

170

125

400

450

475

200

150

450

500

475

210

200

500

550

515

240

250

650

560

290

300

800

705

335

350

850

745

375

400

900

780

405

450

900

730

455

500

950

835

465

外形尺寸(PN6.4-16.0)

公称通径DN

外 形 尺 寸

L

H

H1

6.4MPa

10.0/16.0MPa

15

180

180

300

100

20

180

200

310

105

25

200

220

31

120

32

220

230

310

120

40

240

240

335

135

50

270

300

335

135

65

300

340

340

140

80

330

360

380

170

100

380

380

185

125

450

490

215

150

500

490

225

200

550

535

260

250

650

580

310

300

800

725

355

350

850

765

395

400

900

800

435

500

950

/

855

495



八、进口天然气减压阀安装说明

1、气体减压阀安装必须严格按照阀体上的箭头方向保持和流体流动方向一致。如果气体不清洁含有一些杂质,必须在减压阀的上游进水口安装过滤器(我们建议过滤精度不低于0.5mm)。

2、为了操作和维护方便,气体减压阀一般直立安装在水平管道上。

3、为了防止气体减压阀阀后压力超压,应在离阀出口不少于4M处加装一个减压阀。

4、减压阀阀前和阀后必须装截止阀,更换或者维修时开关气体用

5、气体如果有冷凝水的话,需要装汽水分离器,防止冷凝水对减压阀活塞或者膜片的损坏。



九、进口天然气减压阀业绩

中国石油天然气集团公司,中国石油化工集团公司,英荷皇家壳牌石油公司,西门子股份公司,广东华南特种气体研究所有限公司,通用电气公司,北京桑翌实验仪器研究所杭州同益气体研究所,哈尔滨工业大学,江苏天瑞仪器股份有限公司,长沙开元仪器股份有限公司,比亚迪股份有限公司,美国德州仪器,瓦莱罗能源公司,惠州市方舟工业气体有限公司,江苏通广石化工业气体有限责任公司,杭州三泰工业气体设备有限公司
