进口化工离心泵

品牌:美国威盾VTON

进口化工离心泵概述

  • V-IHH系列化工离心泵是取代IH型化工流程泵的更新换代产品。该系列产品性能参数和安装尺寸与IH型泵相同。产品执行GB/T5662《轴向吸入离心泵( 16bar)标记、性能和尺寸》标准。

  • V-IHH型泵吸收了XA型泵悬架的外观设计并在泵体上设计了加强筋,使该泵型外形美观、运行安全、可靠、使用寿命长。

  • V-IHH型泵悬架部件:五悬架覆盖全系列,保证了交货的快捷和尽量少的库存。

  • V-IHH型泵轴封形式:根据用户需要可分别选用填料密封、单端面非平衡机封、单端面平衡机封、单端面背靠背非平衡型机封、双端面非平衡型机封、双端面平衡机封。密封安全、可靠、使用寿命长。

  • 泵体、叶轮采用蜡模精密铸造,效率比IH高,外观质量更好。

  • 联轴器一般采用弹性柱销联轴器, 用户可根据需要选择加长膜片联轴器等其它联接方式。

  • V-IHH开式叶轮加强了对含固体颗粒的输送能力,不易堵塞,性能参数和安装尺寸与V-IHH闭式叶轮结构相同。

    进口化工离心泵用途

  • 主要用于石油、化工、合成纤维、电站、冶金、食品及医药等工业部门输送不含悬浮颗粒的腐蚀性或不允许污染的介质。



    进口化工离心泵工作范围

  • 介质温度:-20℃<T<+ 105℃

  • 流量:Q=3.1~1000(m³/h)

  • 扬程:H=3.1~132.5(m)

  • 转速:n=1450r/min 2900r/min

  • 最大工作压力:1.6MPa

  • 泵的旋转方向:由电动机方向往泵为顺时针方向旋转

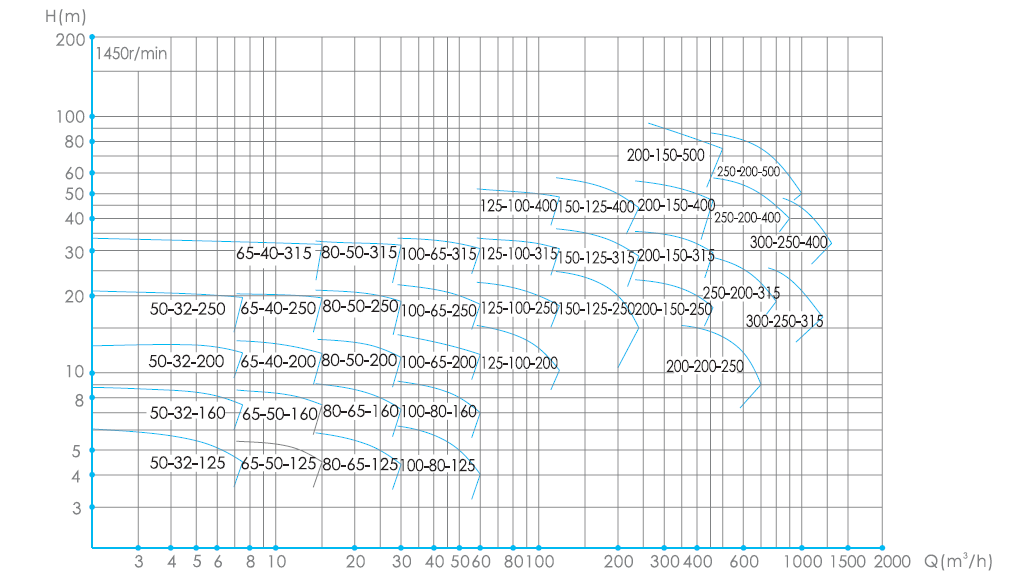

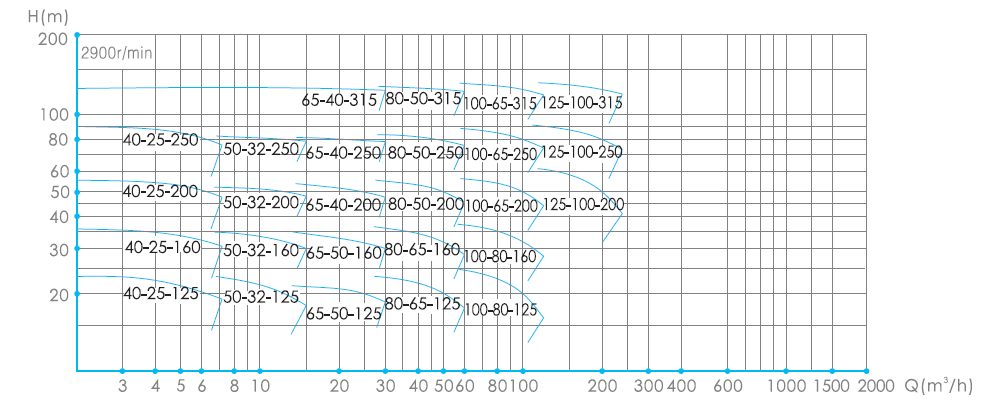

    进口化工离心泵型谱图





    进口化工离心泵开式叶轮结构图

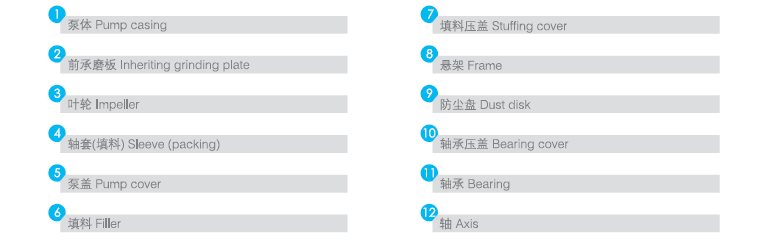

    进口化工离心泵主要零部件表





    进口化工离心泵闭式叶轮结构图



    进口化工离心泵主要零部件表
