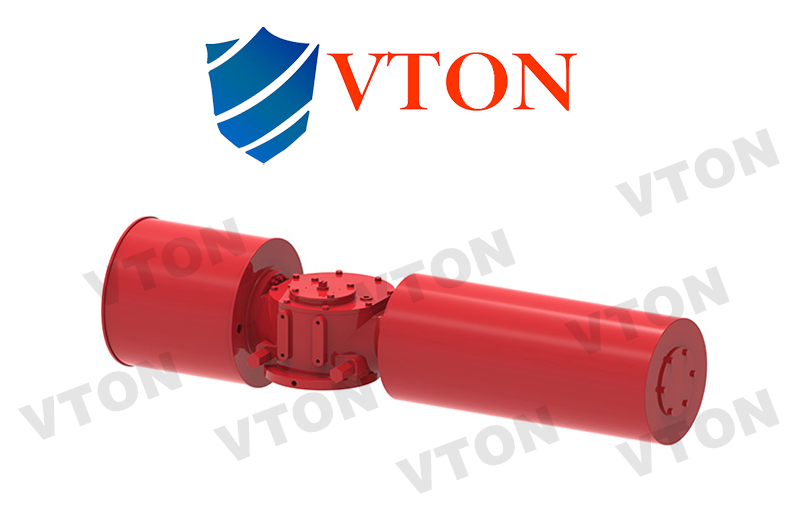

进口双作用拨叉式气动执行器

品牌:美国威盾VTON

一、进口双作用拨叉式气动执行器概述

进口拨叉式气动执行器具有灵活的模块化组合设计,气动模块、液压模块、手动模块可根据现场情况任意选择、更替。分单作用、双作用两种作用形式,适用于蝶阀、球阀、旋塞阀等做90°角行程的阀门控制。

拨叉式气动执行器(英文:Scotch Yoke Pneumatic Actuator),是一种角行程活塞式气动执行机构,拨叉式气动执行器设计精巧紧凑,牢固耐用,是专门用于球阀、蝶阀、旋塞阀等适用90°转角的阀门的开关切断或调节控制。气动执行器分双作用和单作用,双作用气动执行器和单作用气动执行器其实在使用起来是差不多的,最根本的区别在于内部结构,单作用执行器多了弹簧这个零部件,所以其最大的优势在于断电后可以复位!

单作用的成本比双作用要高,单作用气动执行器(气动执行器内部有弹簧,在断开气源情况下,弹簧会自动复位,提供力量使球阀恢复到起始的开启或关闭状态),若选择双作用执行器,在断开气源情况下,执行器失去动力,阀位保持在失气一瞬间处于的那个位置。如果需要在失气情况,阀门自动复位,就选单作用执行器,如果不需要,就选双作用执行器。

二、进口双作用拨叉式气动执行器技术参数

型号

VTON-25



品牌

VTON

材质

铝合金,碳钢,球墨铸铁

执行器类型

单作用气动执行器

行程

0°~90°(±5°可调)

耗气量

4.35L

重量

160Kg

气源压力

0.4~0.8MPa

环境温度

标准-20℃~+80℃;

高温-20℃~+150℃;

低温-40℃~+80℃;

资质认证

SIL3ISO,CE,防护等级IP67

连接标准

执行器的连接标准为 ISO 5211,与连接器配套附件的固定方式根据VDI/VDE3845 NAMUR

选配附件

定位器、过滤减压阀、放大器、气控阀、限位开关、电磁阀、保位阀、快排阀等

执行器扭矩

N.m

4.2Bar

5.5Bar

0°

R

90°

0°

R

90°

948

744

1581

1174

921

1957










进口双作用拨叉式气动执行器工作原理

压缩空气进入气缸,推动活塞作直线运动,活塞利用活塞销与拨叉U型槽设计将活塞的直线运动转为拨叉的旋转运动,拨叉旋转带动输出轴转动,从而实现对阀门的控制。

拨叉气动执行器的出现弥补了齿轮齿条执行器的不足,充分利用了各个部件之间紧密配合,从而大大降低了在摩擦力上的损耗,同时调节精度更加精确(精准度在0.1mm);而且密闭性比上一代要更加出色,从而使用寿命更长。很小的摩擦力赋予了它快速高效的工作能力。
