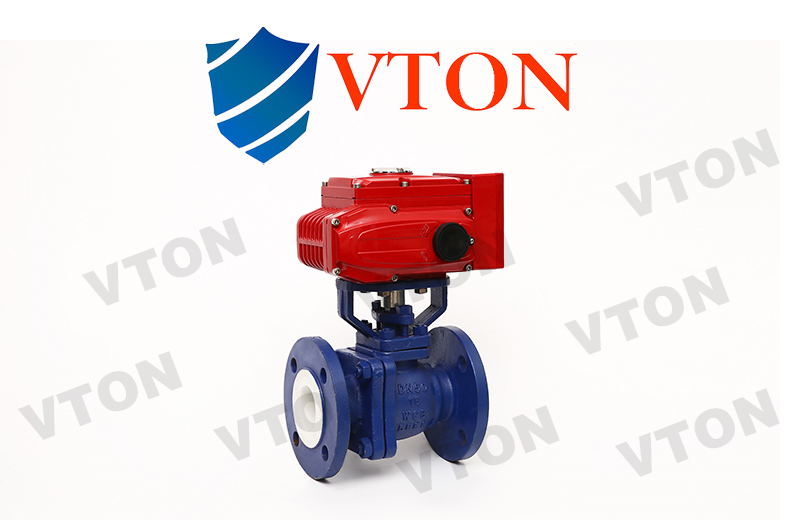

一、进口电动衬氟球阀 简介:

    美国威盾VTON电动衬氟球阀(耐腐蚀电动球阀)采用全氟塑料衬里工艺,由衬氟球阀与电动执行器组合而成,具有极高的化学稳定性,适用于任何强腐蚀性化学介质。由于电动球阀内腔及球体均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚四氟乙丙烯(简称F46),故具有可靠的耐腐蚀性和密封性,在各种酸、碱、盐类等强腐蚀性介质中作开关或调节之用。

       通径规格:DN15-DN300

       结构形式:浮动直通

       阀体材质:铸钢WCB、不锈钢304、不锈钢316

       公称压力:PN10PN16

       适用温度:-29+180

       应用范围:腐蚀性介质以及强酸强碱流体等

       产品特点:密封性能好,耐腐蚀性强,流通能力大,使用稳定可靠

                                               电动衬氟球阀结构图


二、进口电动衬氟球阀  技术参数:

公称通径

DN15DN300(mm)

公称压力

PN1.01.6MPa

连接形式

法兰

密封形式

O型球型阀芯

电源电压

AC110VAC220VAC380VDC24等)

适用介质

任何腐蚀性化学介质

阀体形式

两段式阀体(浮动球体)

阀体材质

碳钢、不锈钢304316316L

密封材质

聚四氟乙烯

泄露量Q

软密封:零泄漏

适用温度

PTFE:-29+180

驱动形式

电动控制,可选防爆执行器,可带手动装置

控制方式

普通开关型(开关两位模式)、智能调节(420mA模拟量信号控制)

三、进口电动衬氟球阀优点:



1、耐腐蚀:阀体内腔及理体均包衬2.5-3mm厚的F46,能耐酸、碱,耐强腐蚀。

2、采用软密封阀座,密封性能好。

3、体积小,重量轻,结构简单,安装维修方便。

4、流阻小,流通能力强,流量特性好。



四、进口电动衬氟球阀零件材料:

零件名称

材料

阀体阀盖

WCB+F46

304(CF8)+F46

316(CF8M)+F46

316L(CF3M)+F46

球体

2Cr13+氮化处理+46

304+46

316+46

316L+46

阀杆

2Cr13+46

304+46

316+46

316L+46

密封圈

PTFE、碳素纤维+PTFE

密封填料

聚四氟乙烯填料



五、进口电动衬氟球阀使用说明:

1)使用的介质温度不能超过150 (介质温度短时间可到150℃,长时间的使用温度应在120℃左右),否则,阀门的各部件衬的F46易软化、变形,致使阀门关不死、泄漏量大。

2)如遇到用户使用的介质温度,短时间温度在180℃以下,长时间温度在150℃以下,可选用另一种氟塑料一PFA,但衬PFA氟塑料的价格较贵,在配套时应事先询价。

3)不要有负压,电动衬氟球阀应避免使用的管道内有负压,如有负压,易造成阀门内腔的衬氟塑层被吸出(鼓出)、脱壳,导致阀门开启、关闭发生故障。

4)压力、压差应控制在允许范围内。
