双作用气动球阀蝶阀配双线圈电磁阀工作原理

时间:2021/4/28 23:05:12

双作用气动球阀蝶阀配双线圈电磁阀工作原理

双作用气动阀门,主要是指双作用气动球阀蝶阀,一般需要配二位五通双线圈电磁阀来实现阀门的开关;我们以项目常用的品牌美国威盾VTON为例,结合进口气动蝶阀进口气动球阀的产品,分析下气动球阀蝶阀配双线圈电磁阀工作原理。

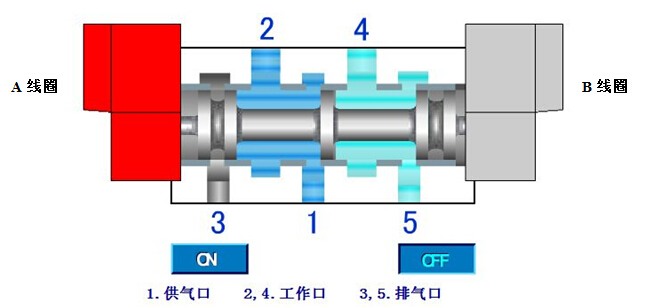

二位五通双线圈电磁阀工作原理,双电控电磁阀通过两侧电磁线圈的得电、失电来控制阀门的开闭,当一个线圈失电,另一个未得电时可以保持阀芯当前位置不动,称为有记忆功能的阀

1 孔:气源进气口,5 公斤

2 孔:与气动阀2 孔连接

4 孔:与气动阀4 孔连接

3 孔,5 孔:对应2 孔,4 孔排气

当电磁阀A线圈得电时,2 孔进气,4 孔排气。气动阀门执行器逆时针转动,阀门打开。当A线圈断电,B线圈未得电时,气动阀门仍保持当前位置。A线圈只需得电一次,阀门打开,功耗低。

当电磁阀B线圈得电时,4 孔进气,2 孔排气,气动阀门执行器顺时针转动,阀门关闭

B线圈断电,A线圈未得电时,气动阀门仍保持当前位置。B线圈只需得电一次,阀门关闭,功耗低。

A线圈、B线圈同时得电,阀门不动作,保持原位。
